直通式（直流式）流道，流阻小、不积存、耐颗粒冲刷；介质与外界由隔膜完全隔离，阀杆处无填料外漏点。

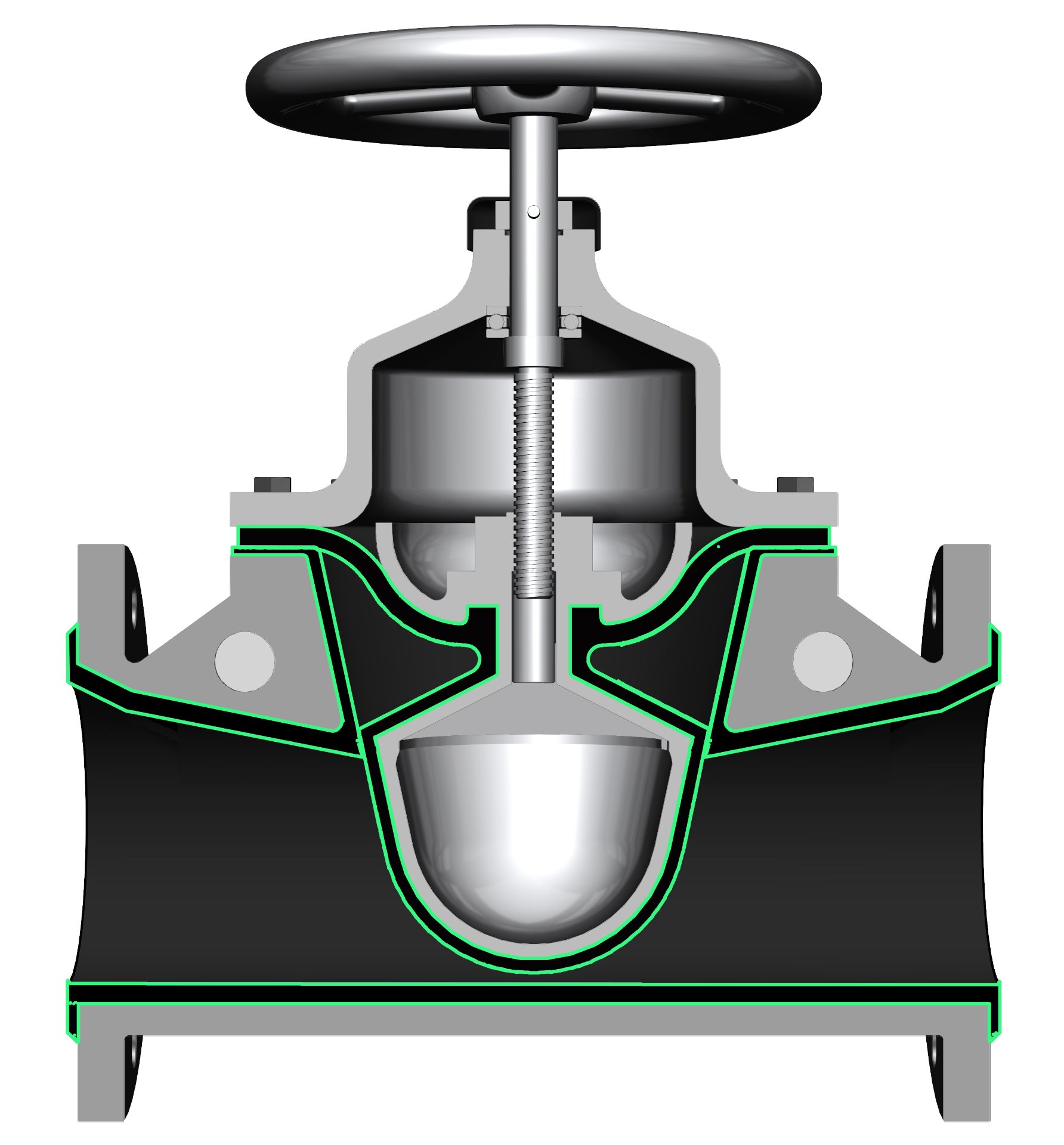

G46J 直通式衬胶隔膜阀以弹性隔膜作为启闭与密封元件。阀体与阀盖内腔均衬有橡胶层，介质只接触橡胶与隔膜，不与金属基体接触，因而兼具耐腐蚀与耐颗粒冲刷两方面性能。
直通式结构的流道近似直线，相较堰式（凸起堰）结构流阻更低，介质中的固体颗粒不易在阀腔沉积卡塞，特别适用于浆液、污水、矿浆及易结晶介质。
以弹性隔膜的上下运动完成启闭，介质被完整封闭在阀腔内。
手轮（或气动执行器）带动阀杆上行，压盘提升，隔膜在介质压力与自身弹性作用下回弹上拱，流道打开。
阀杆下压，压盘将隔膜压向阀体密封面，隔膜产生弹性变形并贴合密封面，实现切断。
隔膜将介质完全封闭在阀腔内，阀杆部位无需填料函，从根本上消除了填料外漏通道。
流道接近直线，压力损失明显低于堰式结构，同口径下可获得更大流通能力，有利于降低泵耗。
阀腔无明显死角与凹坑，含固颗粒、纤维、结晶介质不易沉积，减少卡塞与启闭困难。
阀体、阀盖内腔全衬橡胶，介质只接触橡胶层与隔膜，避免金属基体被腐蚀与离子污染。
以隔膜完成动密封，取消传统填料函结构，阀杆部位不存在外泄漏通道，现场更洁净。
自炼胶意味着配方可调：天然胶、丁腈、氯丁、丁基、三元乙丙、海帕隆、氟橡胶、聚氨酯按需匹配。
易损件仅为隔膜片，更换时无需将阀门从管道上拆下，松开阀盖螺栓即可在线更换，停机时间短。
| 项目 | 参数 |
|---|---|
| 产品型号 | G46J（手轮）／ G646J（气动） |
| 公称通径 | DN25 ~ 350 mm |
| 公称压力 | PN6 / PN10 / PN16 / CL150 |
| 壳体强度试验 | 1.5 × PN（保压无渗漏、无结构损伤） |
| 密封试验 | 1.1 × PN |
| 适用温度 | 依衬里与隔膜材质，常规 −20 ~ +120 ℃（特殊配方可扩展） |
| 连接方式 | 法兰（GB/T 9113、HG/T 20592 等，可按 ANSI / JIS 定制） |
| 驱动方式 | 手轮 / 气动（不提供蜗轮与电动装置） |
| 结构长度 | GB/T 12221 / JB 1688，详见选型参数页 |
| 泄漏等级 | 双向密封可达气泡级（按 GB/T 13927 评定） |
＊ 表中为常规典型值，最终以技术确认书／合同图纸为准。特殊温度、压力与负压工况请另行说明。
手轮与气动两种方案，可随控制要求与现场条件灵活配置。
手轮驱动，结构简单、成本最低、维护方便，适合操作频次低、无远程控制要求的场合。DN200 及以上操作扭矩上升明显，建议改用气动驱动。
配双作用或单作用（弹簧复位）气缸，动作迅速、可实现故障安全位（FC/FO），适合需频繁启闭、远程自动控制或防爆要求的管线。
| 对比项 | 手动 | 气动 |
|---|---|---|
| 型号示例 | G46J-10 | G646J-10 |
| 初期成本 | 低 | 中 |
| 启闭速度 | 慢 | 快（秒级） |
| 远程 / 自动控制 | 不支持 | 支持 |
| 故障安全位 | 不支持 | 支持（弹簧复位） |
| 现场配套要求 | 无 | 需洁净气源 |
参照 JB/T 308《阀门型号编制方法》，读懂一个型号，就能读出它的全部关键配置。
| 位次 | 示例 | 含义 | 可选值 |
|---|---|---|---|
| 1 | G | 阀门类型 | G — 隔膜阀 |
| 2 | 6 | 传动方式 | 省略 = 手轮；6 = 气动 |
| 3 | 4 | 连接形式 | 4 = 法兰 |
| 4 | 6 | 结构形式 | 6 = 直通式（直流式） |
| 5 | J | 衬里／密封面材质 | J = 衬胶（橡胶） |
| 6 | 10 | 公称压力 | 6 = PN6；10 = PN10；16 = PN16；CL150 = Class 150 |
| 7 | H | 阀体材料 | H = HT200；Q = QT450-10 |
提供工况参数后，1 个工作日内给出初步选型建议与报价。
介质 / 温度 / 压力 / 通径
材质与结构方案
图纸与交期确认
工序自检与专检
逐台检测留档
随机文件与跟踪
材质建议基于介质、浓度与温度给出，必要时安排浸泡试验验证，不靠经验拍脑袋。可提供图纸与非标方案。
收到工况信息后 1 个工作日内给出初步选型建议与报价，紧急件可电话加急。
壳体强度与密封试验逐台进行，压力与保压时间形成记录，报告随货提供。
安装指导、运行跟踪、失效分析与备件供应，隔膜片等易损件长期供货支持。
