● 只做一种阀门 · 直通式衬胶隔膜阀 G46J

从橡胶配方到逐台试压
我们一道工序都没交出去

橡胶配方炼制、阀体结构自主设计、阀体阀盖机加工、注射衬胶硫化、总装、防锈处理与逐台试压——全部工序在厂内完成。我们不追求品类齐全,只把衬胶隔膜阀这一件事做好。

自有炼胶配方 自主结构设计 阀体阀盖自加工 注射衬胶硫化 逐台试压出厂
30+ 年
橡胶配方技术沉淀
7 道
关键工序全部厂内自制
DN25–350
常规通径覆盖能力
8 种
可选橡胶衬里材料

* 数值为常规能力概述,具体规格与工期以技术确认书为准。

Why Us

一体化制造,是品质可控的前提

衬胶隔膜阀的失效,八成出在"衬里与阀体的结合"与"橡胶配方"上。这两件事,我们必须自己掌握。

自己炼胶

橡胶配方自主研制与混炼,硬度、拉伸强度、扯断伸长率、耐热老化性能可按工况调整,不依赖外购胶板。

自主结构设计

流道型线、隔膜压紧面、阀体承压壁厚自主设计,兼顾低流阻与隔膜寿命;可按需做非标结构与连接尺寸。

阀体阀盖自加工

数控车床、加工中心、镗床配套,阀体、阀盖、压盖全部自行机加工,尺寸一致性与互换性可控。

注射衬胶硫化

采用注射式衬胶与模压硫化工艺,衬层致密度高、与基体贴合紧密,有效降低起泡、脱层与局部磨损风险。

装配与防锈处理

扭矩受控装配、整机防锈喷涂与外观处理,出厂前完成标识、铭牌与包装,适应长途运输与现场存放。

逐台试压发货

壳体强度试验与密封试验逐台进行并留存记录,压力、保压时间、泄漏情况可追溯,报告随货提供。

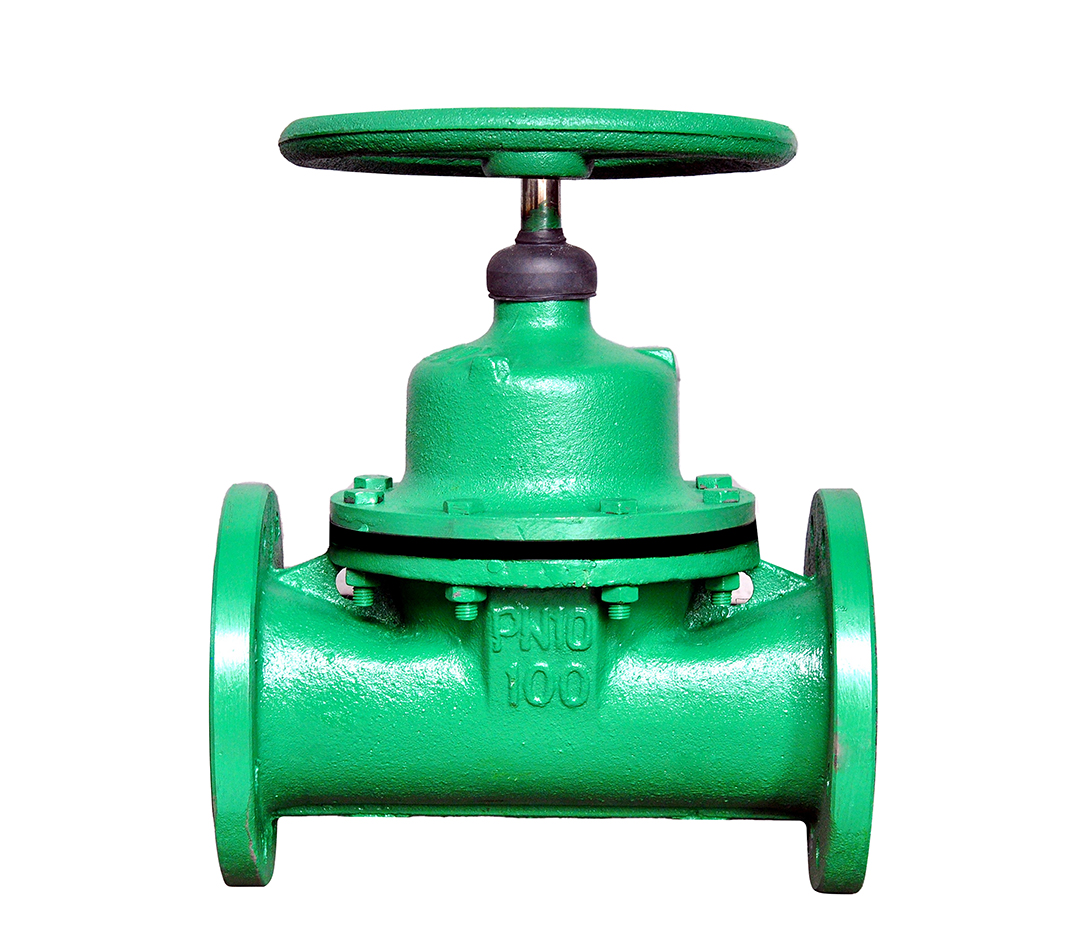

G46J 直通式衬胶隔膜阀 DN100 实物图
Product Focus

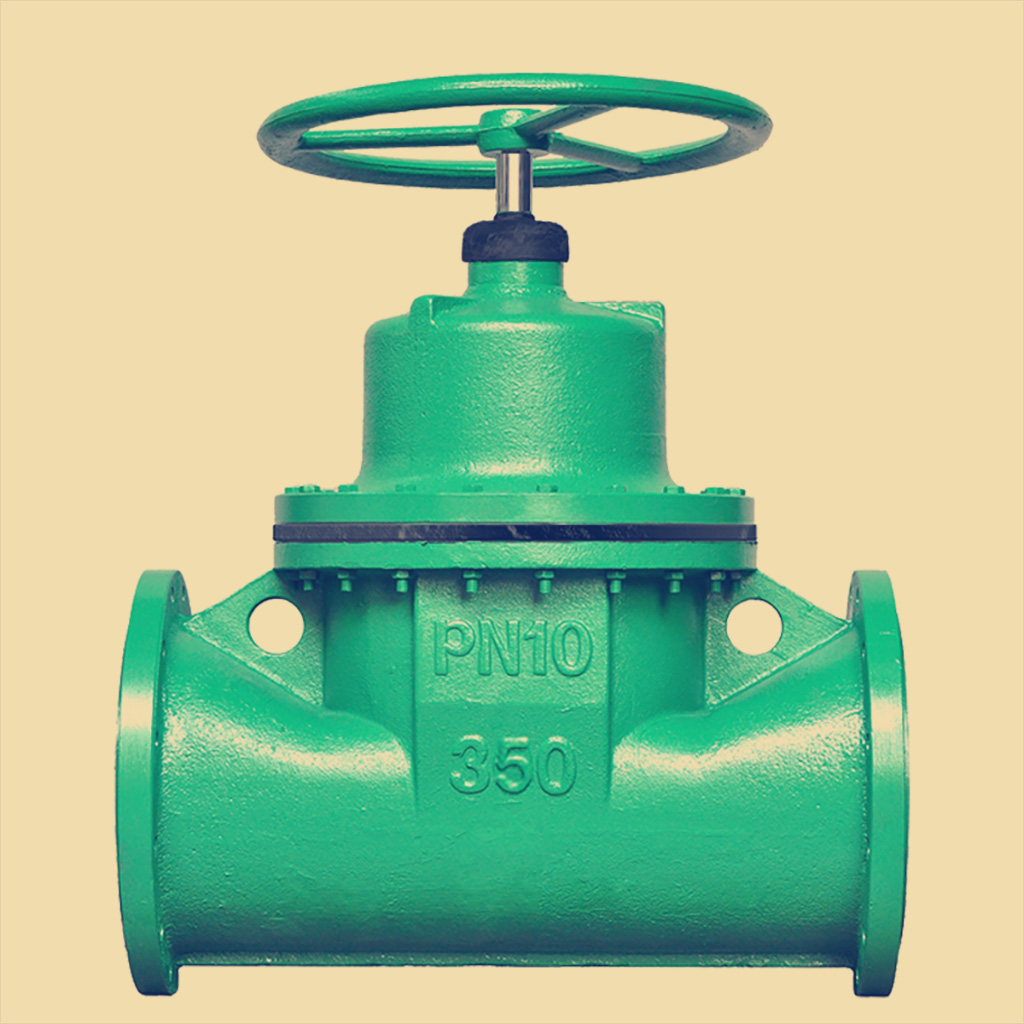

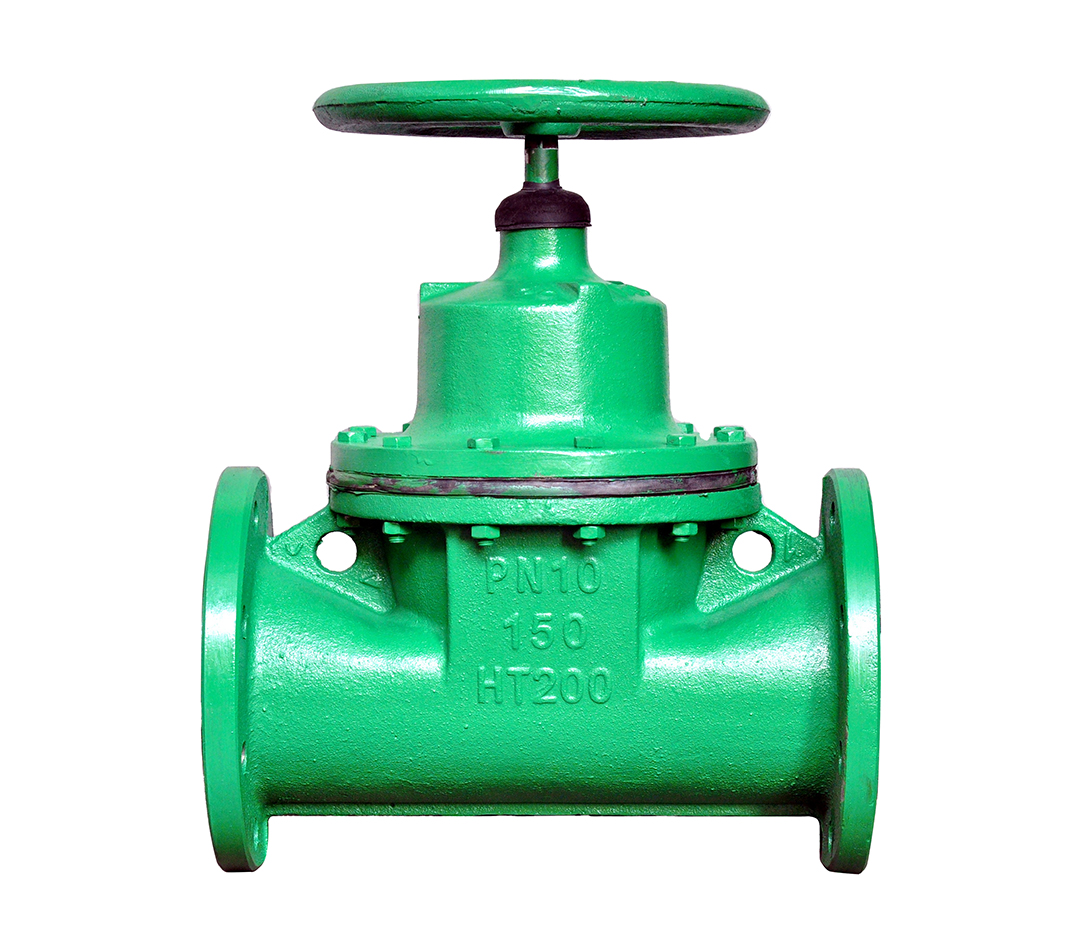

G46J 直通式衬胶隔膜阀

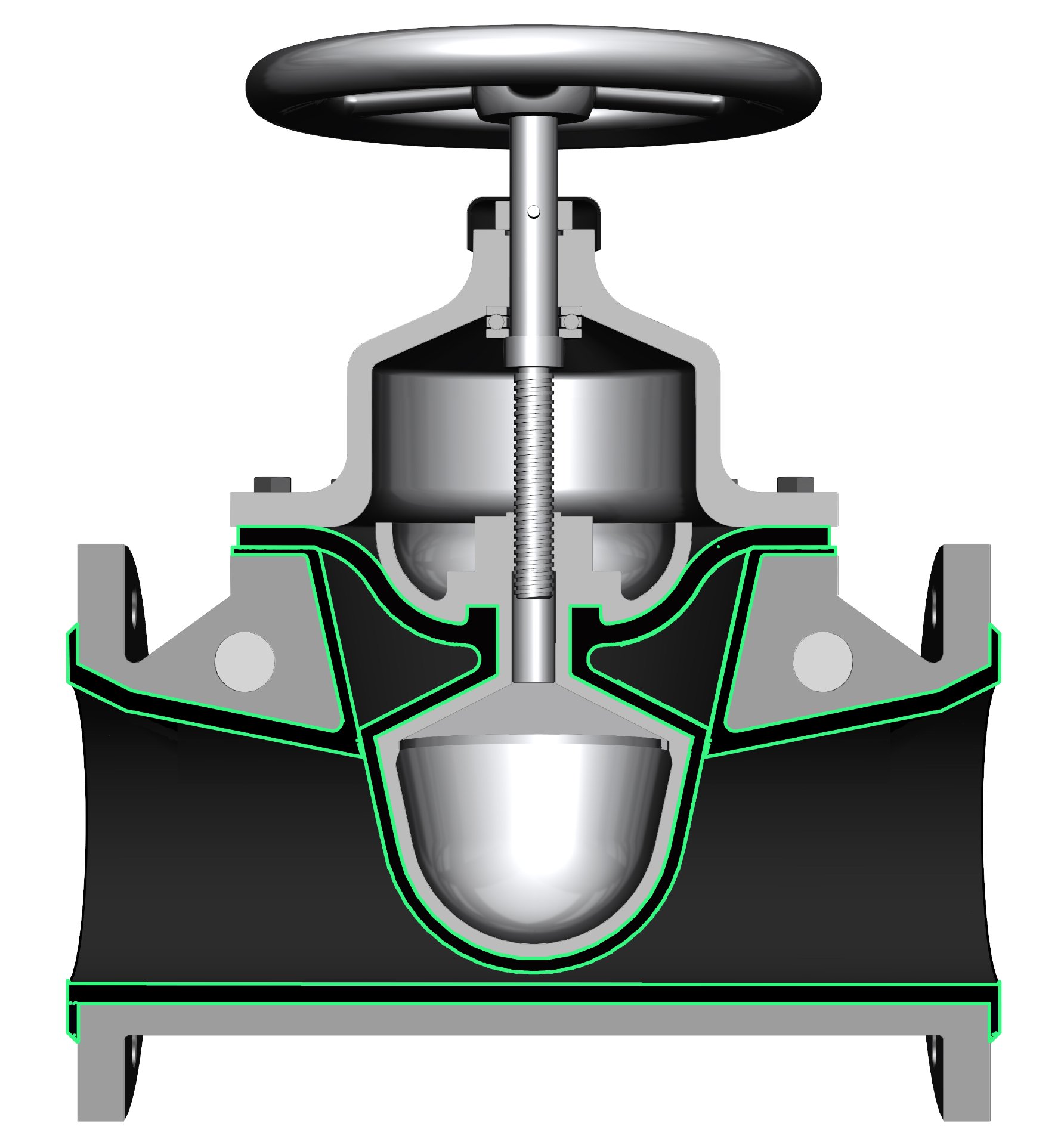

直通式(直流式)流道设计,介质沿近乎直线方向通过,流阻小、不易积存,特别适合含固颗粒、浆液、黏稠及易结晶介质。关闭时隔膜压向阀体密封面,实现介质与外界完全隔离,阀杆填料处无外漏风险。

  • ✓
    产品型号 G46J(手轮)/ G646J(气动)
  • ✓
    公称压力 PN6 / PN10 / PN16 / CL150
  • ✓
    公称通径 DN25 ~ DN350
  • ✓
    阀体 / 阀盖 HT200 / QT450-10
  • ✓
    隔膜片 橡胶 + 纤维加强层
  • ✓
    衬里材质 天然胶 / 丁腈 / 氯丁 / 丁基 / 三元乙丙 / 海帕隆 / 氟橡胶 / 聚氨酯
  • ✓
    驱动方式 手轮 / 气动(不提供蜗轮与电动)
流阻小 无填料外漏 耐颗粒冲刷 维护简便
查看结构与参数 衬胶材料怎么选
Manufacturing

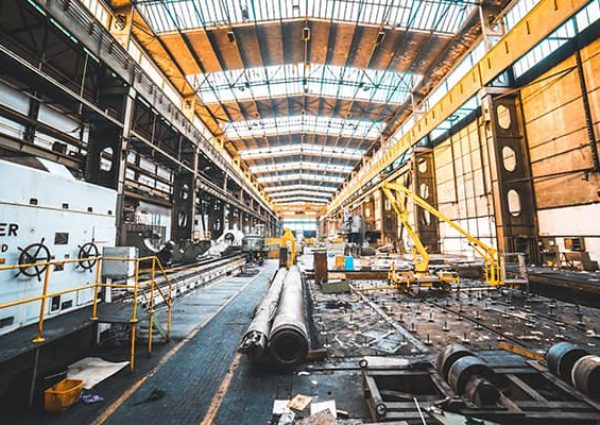

七道关键工序,全在厂内完成

工序不外发,就意味着问题可追溯、交期可承诺、配方不流失。

1

设计配方

橡胶配方研制

2

炼胶

配料与混炼

3

机加工

阀体阀盖精密加工

4

衬胶硫化

注射衬胶与硫化

5

装配

扭矩受控总装

6

防锈

表面处理与涂装

7

试压

逐台检测后发货

三十余年的配方经验意味着:同样是 G46J,我们可以按你的介质、温度、含固量与负压情况调整胶料,而不是从通用胶板里挑一种"差不多能用的"。
了解我们的制造能力
Applications

典型应用行业

凡是有腐蚀性、含颗粒、易结垢或要求零外漏的工况,都是衬胶隔膜阀的用武之地。

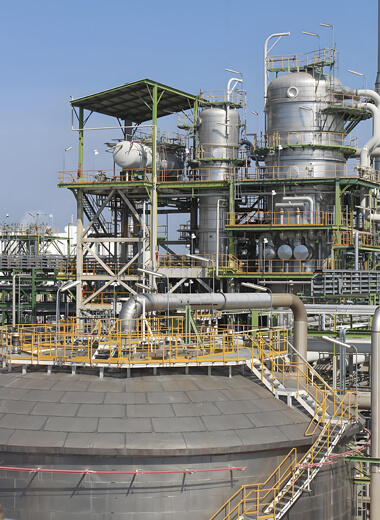

化工与精细化工

酸、碱、盐溶液及各类腐蚀性中间体输送与投加管线的切断与调节。

磷化工

磷酸、磷矿浆、石膏渣浆等高磨蚀含固介质,是本公司最早批量供货的行业。

环保与水处理

污水、污泥、石灰浆、絮凝剂投加系统,耐颗粒冲刷与结垢。

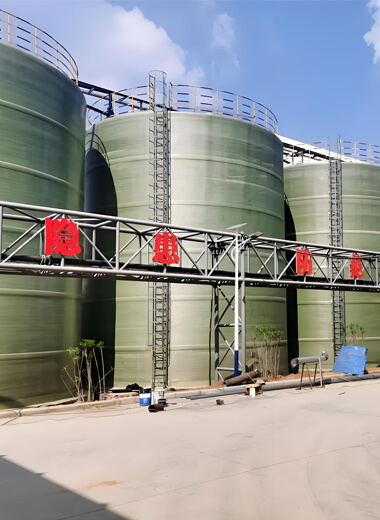

冶金与矿山

选矿浆液、尾矿输送、湿法冶炼浸出液,耐磨衬里应对高固含量介质。

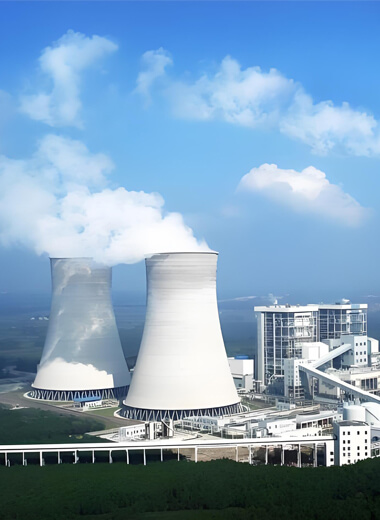

电力与脱硫

烟气脱硫(FGD)石灰石浆液、石膏浆液、工艺水与废水系统。

新能源 / 造纸 / 食品制药

新材料产线浆料、纸浆黑液、可采用卫生级胶料的洁净流体管路。

FAQ

采购前最常被问到的问题

衬胶隔膜阀的衬里会不会脱层?

脱层多源于三个环节:基体表面处理不彻底、胶料与基体粘合体系不匹配、硫化温度曲线控制不当。我们自行炼胶与衬胶硫化,这三环都在自己手上,衬层附着力可按批次抽检;同时建议在选型阶段明确介质、温度与负压工况,避免超出衬里耐受范围。

直通式和堰式隔膜阀该怎么选?

堰式(如 G41J)流道有一个凸起堰,密封性能好、调节性能较好,但流阻相对大;直通式(G46J)流道接近直线,流阻小、不易积存堵塞,更适合含颗粒、浆液与黏稠介质。

若介质较干净且需要一定调节能力,可考虑堰式;若以"通断 + 耐堵"为主,直通式更合适。

隔膜片多久需要更换?

隔膜片是唯一需要定期更换的易损件,寿命取决于介质、温度、开闭频次与压紧程度。我们建议:新装置投用后记录首片寿命作为基准;日常避免用蛮力关闭手轮(到位即可,过度压紧会显著缩短寿命);备货时按同一批次材质留 1~2 片备件。

可以提供非标口径或特殊连接尺寸吗?

可以。阀体与阀盖为自行设计与机加工,支持非标结构长度、法兰标准(GB/HG/ANSI/JIS 等)、特殊驱动接口与衬里厚度要求。请提供工况参数与现场接口尺寸,我们会出图确认后再投产。

按五步法开始选型

介质、浓度、温度、压力、通径

五项信息即可完成初步选型与报价。收到工况信息后 1 个工作日内回复。

提交工况参数
